42crmo厚壁合金管調質熱處理加工 工藝詳解+品質保障

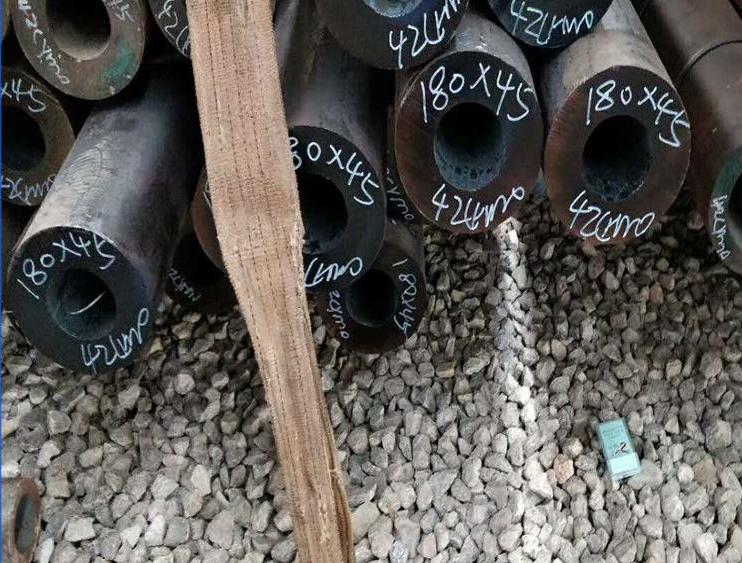

　　42crmo厚壁合金管作為高強度合金管材的核心品類，廣泛應用于工程機械、石油化工、液壓機械等高端領域，其性能優劣直接決定設備運行的穩定性和使用壽命。而調質熱處理加工是提升42crmo厚壁合金管力學性能的關鍵工序，通過科學的淬火+高溫回火工藝，可顯著增強管材的強度、韌性和耐磨性，滿足各類嚴苛工況的使用需求。本文詳細解析42crmo厚壁合金管調質熱處理加工的核心工藝、技術要點、優勢及應用場景，助力采購商精準了解產品價值，同時為行業從業者提供**參考。

　　42crmo厚壁合金管的調質熱處理加工，核心是通過“淬火+高溫回火”的組合工藝，使管材獲得均勻的回火索氏體組織，實現強度與韌性的*佳平衡。與普通熱處理工藝相比，調質處理能有效解決42crmo厚壁管材因壁厚較大、導熱性較差導致的組織不均、硬度不足、易開裂等問題，讓管材在承受高壓、重載、沖擊等復雜工況時，依然保持優異的力學性能。作為**的42crmo厚壁合金管加工廠家，我們依托成熟的生產設備和資深技術團隊，嚴格把控每一道調質工序，確保加工后的管材各項性能達標。

　　42crmo厚壁合金管調質熱處理加工的核心工藝分為三個關鍵階段，每一步都需精準控制參數，避免出現工藝缺陷。首先是預熱階段，由于42crmo合金管含鉻、鉬等合金元素，導熱性較弱，若直接高溫加熱易產生熱應力，導致管材變形或開裂。因此，我們采用分段預熱方式，將管材緩慢加熱至300-400℃，保溫1-2小時，待管材內外溫度均勻后，再進入下一階段加熱，有效消除管材內部應力。

　　其次是淬火階段，這是調質處理的核心環節，直接決定管材的硬度和強度。我們將預熱后的42crmo厚壁合金管放入專用淬火爐，加熱至850-880℃，根據管材壁厚(通常≥10mm)保溫3-5小時，確保管材完全奧氏體化。隨后采用油冷或水冷方式快速冷卻，冷卻速度嚴格控制在20-30℃/min，使奧氏體迅速轉變為馬氏體，大幅提升管材硬度。針對厚壁管材，我們采用分級淬火工藝，避免冷卻速度過快導致的開裂問題，兼顧硬度與韌性。

　　*后是高溫回火階段，目的是消除淬火過程中產生的內應力，降低管材脆性，調整力學性能。將淬火后的42crmo厚壁合金管放入回火爐，加熱至550-650℃，保溫4-6小時，隨后隨爐緩慢冷卻至室溫。通過高溫回火，馬氏體轉變為均勻的回火索氏體，使管材硬度控制在28-32HRC之間，同時保證管材具有良好的韌性和塑性，滿足不同行業的使用要求。整個調質過程中，我們全程采用智能溫控系統，實時監測爐內溫度，確保參數精準無誤，杜絕因溫度偏差導致的品質問題。

　　經過調質熱處理加工后的42crmo厚壁合金管，具備三大核心優勢，成為高端設備的首選管材。一是力學性能優異，強度可達1000MPa以上，韌性提升30%以上，耐磨、抗疲勞、抗沖擊能力顯著增強，可長期承受高壓重載工況;二是組織均勻穩定，管材內外硬度一致，無明顯組織缺陷，不易出現變形、開裂等問題，使用壽命延長2-3倍;三是適配性廣泛，經過調質處理的42crmo厚壁合金管，可根據不同行業需求，進一步進行折彎、打孔、車削等深加工，適配工程機械液壓油缸、石油深井鉆桿、風電設備主軸等多種場景。

　　在42crmo厚壁合金管調質熱處理加工過程中，我們始終堅守品質底線，注重細節把控。原材料選用正規鋼廠42crmo合金坯料，提前進行探傷檢測，杜絕夾雜、氣孔等原材料缺陷;加工過程中，安排**技術人員全程值守，每批次管材均進行硬度、力學性能、金相組織檢測，確保產品符合GB/T3077國家標準;加工完成后，采用防銹包裝，避免運輸過程中出現銹蝕，同時提供完整的質保書和檢測報告，讓客戶放心采購。

　　隨著高端制造業的快速發展，對42crmo厚壁合金管的性能要求不斷提升，調質熱處理加工的重要性日益凸顯。我們憑借多年的行業經驗、先進的生產設備和嚴格的品質管控體系，可根據客戶需求，定制不同規格、不同性能要求的42crmo厚壁合金管調質加工服務，從原材料采購、熱處理加工到成品檢測、配送，提供一站式解決方案。

　　選擇**的42crmo厚壁合金管調質熱處理加工廠家，是保障產品品質和設備運行安全的關鍵。我們始終以客戶需求為導向，不斷優化調質工藝，提升產品品質，為工程機械、石油化工、軌道交通等行業提供高性能、高可靠性的42crmo厚壁合金管產品，助力行業高質量發展。如果您有42crmo厚壁合金管調質熱處理加工需求，歡迎咨詢洽談，我們將為您提供**的技術支持和優質的產品服務。
